產品說明

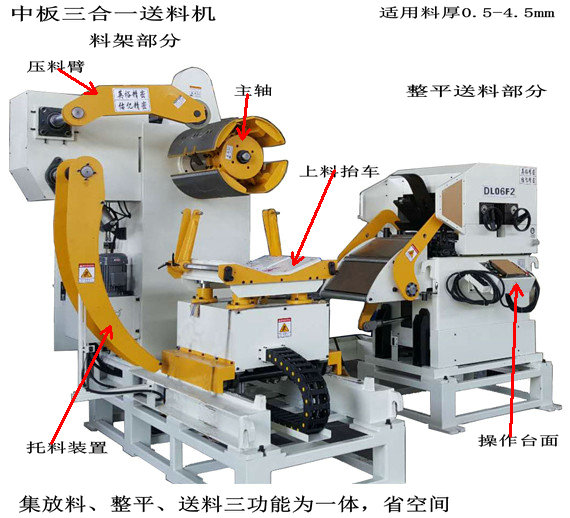

600三合一送料機圖片（此款為中板款厚度0.5-4.5mm以內可選）
三合一送料機具有精密、有效、安全的高性能產品，能夠適合高速、高精密、薄板、厚板、高強板、寬板材的沖壓要求，適合卷材加工。
沖床三合一伺服送料機特點：
1、結構精致、省空間：三合一送料機由料架、整平、送料三機功能為一體機，特省占地空間，其上料、入料、擋料、折料、整平、送料、換料都由一人在獨立控制臺上點控化操作即可完成，大大了節省了勞動力，從而十分有效的解決了整平送料搭配不協調的問題，實現高速整平送料效果，同時整個外觀結實、美觀。
2、上料方便、安全：三合一送料機配有油壓臺車自動上料，省時省力，帶有壓料臂壓住料頭防散料及彈傷人、快速進料，實現有效自動化生產。
3、出料速度高：料架部分采用三組光電自動化控制，保證與整平送料部份工作時完成同步性，有效實現高速的開卷、整平、送料，提升出料速度。
4、耐 用 耐 磨：送料滾輪及整平輪經特殊熱處理，硬度高（HRC62度）、耐磨、壽命長。
5、操作簡便、易學：操作面板采用彩色液晶顯示器，大尺寸的觸摸屏，高清晰的操作畫面，需要什么尺寸輸入到顯示屏中自動調節，非常智能，而且配合操作安全保護系統即便是初次使用者也能安心操作。還配有末端檢測功能避免誤沖，保護沖壓模具。
選配裝置：
選配裝置
1、 上料臺車：
作用：把材料安全平穩地移動到開卷機主軸擴縮結構上，在開卷時用來托起材料，方便料帶能夠順利地進入整平機。
2、 給油裝置：
作用：用于材料表面的涂油工作，
3、 液壓剪床：剪切材料的料頭與料尾，方便材料進入模具內，方便收取剩下材料。可與定尺送料機構自動同步剪切下料，減少人工校對與操作時間，提升生產效率。
|
型式 |
DLF2-400 |
DLF2-600 |
DLF2-800 |
DLF2-1000 |
DLF2-1300 |
|
材料厚度 |
0.6-4.5mm |
0.6-4.5mm |
0.6-4.5mm |
0.6-4.5mm |
0.6-4.5mm |
|
材料寬度 |
50-400mm |
50-600mm |
50-800mm |
50-1000mm |
70-1300mm |
|
送料滾輪 |
1組 |
1組 |
1組 |
1組 |
1組 |
|
矯正滾輪 |
上4/下3 |
上4/下3 |
上4/下3 |
上4/下3 |
上4/下3 |
|
出料速度 |
16m/min |
16m/min |
16m/min |
16m/min |
16m/min |
|
卷料重量 |
2噸 |
3噸 |
3噸 |
5噸 |
6噸 |
|
卷料內徑 |
Φ450-Φ530mm |
Φ450-Φ530mm |
Φ450-Φ530mm |
Φ450-Φ530mm |
Φ450-Φ530mm |
|
卷料外徑 |
Φ1400mm |
Φ1400mm |
Φ1400mm |
Φ1400mm |
Φ1400mm |
|
送料功率 |
AC4.4Kw |
AC4.4Kw |
AC4.4Kw |
AC5.5Kw |
AC5.5Kw |
|
料架功率 |
AC2.2Kw |
AC2.2Kw |
AC2.2Kw |
AC2.2/3.7Kw |
AC3.7Kw |
|
卷料擴張方式 |
油壓式 |
油壓式 |
油壓式 |
油壓式 |
油壓式 |
|
空氣壓力 |
5Kg |
5Kg |
5Kg |
5Kg |
5Kg |
|
送料高度 |
客戶指定±100 |
客戶指定±100 |
客戶指定±100 |
客戶指定±100 |
客戶指定±100 |
沖床三合一送料機生產線實例
沖床配三合一開卷整平送料機卷板自動化沖壓視頻
