產品說明
佑億整平機輪子都是40鉻實心材料挖空材質，經熱處理鍍硬鉻再研磨，加絲多次，硬度高，耐磨性優，壽命長，經本機矯正、整平后，光滑平順無壓痕不損材料表面。

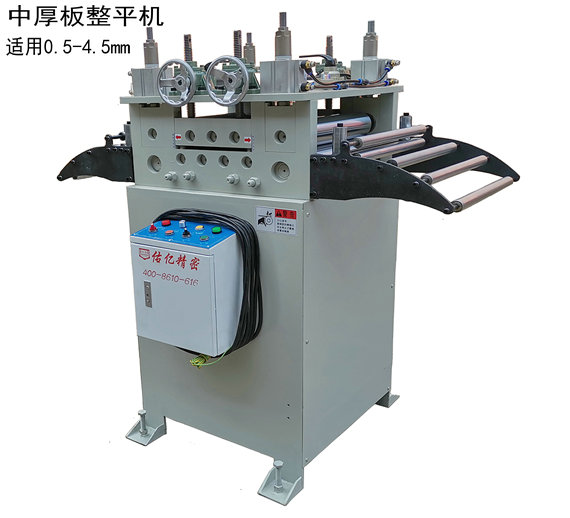

厚料整平機結構：
一般整平機以上四下五或上三下四這種排列為主。并在前后配有移送輥軸。上部有手柄可對整平厚度精度作精細調節
卷料厚板矯正機特點：
1、結構穩定：整平調節裝置內蝸輪蝸桿結構緊湊，傳遞平衡，且具有反行程自鎖功能。由于安裝了單向推力球軸承，能夠承受軸向力，導向平穩，可以承受高沖擊等影響。
2、可單獨使用，同時可配合MT型、CR型材料架一并使用，效果良好。
3、采用大型氣缸壓料，矯正調節采用同步蝸輪、蝸桿調節，手柄轉動一圈，矯正上輪僅下降1mm可作精細的調整。
4、高剛性機械結構，大馬力的輸出，可作高速穩定的送料，提高生產效率，延長設備使用年限。
5、整平輪為上下同步傳動，避免表面刮傷和壓傷
6、采用日本電滾接觸摯及電子零件,故障少,壽命長。
選配
1、變頻器
2、機頭可定做掀開式
厚板整平機技術參數
|
型 式 |
HCL—150 |
HCL—200 |
HCL—300 |
HCL—400 |
HCL—500 |
HCL—600 |
HCL—800 |
|
HCL—150A |
HCL—200A |
HCL—300A |
HCL—400A |
HCL—500A |
HCL—600A |
HCL—800A |
|
|
最大寬度mm |
150 |
200 |
300 |
400 |
500 |
600 |
800 |
|
材料厚度mm |
0.5—4.5 |
0.5—4.5 |
0.5—4.5 |
0.5—4.5 |
0.5—4.5 |
0.5—4.5 |
0.5—4.5 |
|
1—6 |
1—6 |
1—6 |
1—6 |
1—6 |
1—6 |
1—6 |
|
|
矯正速度m/min |
15 |
15 |
15 |
15 |
15 |
15 |
15 |
|
減速機 |
1：30 |
1：30 |
1：30 |
1：30 |
1：30 |
1：30 |
1：30 |
|
馬達HP |
3 |
3 |
3 |
3 |
5 |
5 |
7.5 |
|
3 |
3 |
3 |
5 |
5 |
7.5 |
7.5 |
|
|
送料滾輪
|
Φ90×2 Φ120×2 |
Φ90×2 Φ120×2 |
Φ90×2 Φ120×2 |
Φ90×2 Φ120×2 |
Φ90×2 Φ120×2 |
Φ90×2 Φ120×2 |
Φ90×2 Φ120×2 |
|
Φ120×2 Φ145×2 |
Φ120×2 Φ145×2 |
Φ120×2 Φ145×2 |
Φ120×2 Φ145×2 |
Φ120×2 Φ145×2 |
Φ120×2 Φ145×2 |
Φ120×2 Φ145×2 |
|
|
矯正滾輪 |
Φ72×7 |
Φ72×7 |
Φ72×7 |
Φ72×7 |
Φ72×7 |
Φ72×7 |
Φ72×7 |
|
Φ85×9 |
Φ85×9 |
Φ85×9 |
Φ85×9 |
Φ85×9 |
Φ85×9 |
Φ85×9 |
